Descripción del Producto
La marca HOLRY de híbridos Actuadores lineales de motor paso a paso vienen en cinco tamaños, de 28 mm cuadrados a 86 mm cuadrados, correspondientes a Nema tamaño 11, tamaño 14, tamaño 17, tamaño 23 y tamaño 34. Cada tamaño tiene tres o tres factores de forma disponibles: cautivo, no cautivo y un versión lineal externa.
Hay más de veinte viajes diferentes por paso disponibles, desde.0001563 pulgadas (0,00397 mm) a 0,003937 pulgadas (1 mm).Microstepping se puede utilizar para una resolución aún más fina.

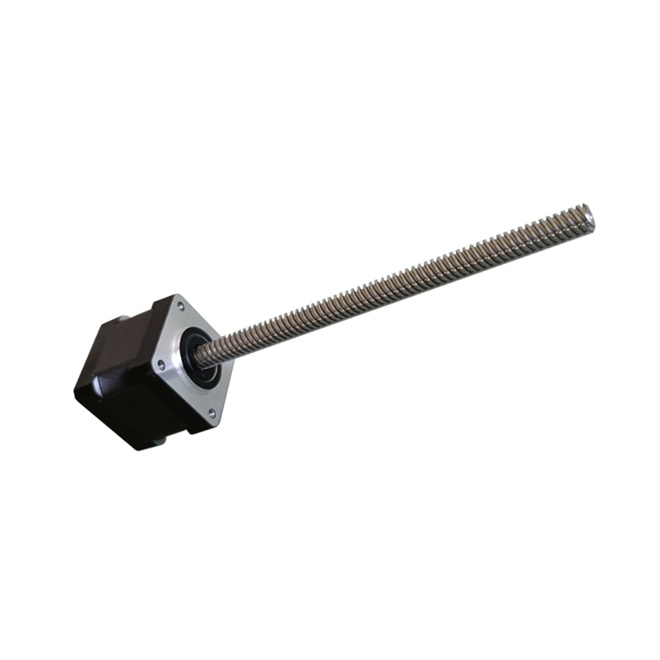

El Motor paso a paso NEMA 17 tiene un husillo de bolas como eje de salida, lo que lo convierte en un actuador lineal capaz de posicionar con precisión en bucle abierto.
Características
Para ciclos de trabajo más altos y cargas de empuje más rápidas, sugerimos nuestra serie de actuadores lineales paso a paso de husillo de bolas.
Los actuadores lineales paso a paso de husillo de bolas se ofrecen en los lineales de 'tipo externo'.Hay 3 diferentes
tamaños, desde Nema 17 hasta Nema 34.
Configuraciones
Consulte nuestro catálogo de motores paso a paso para conocer las especificaciones completas.
Catálogo de motores paso a paso Holry.pdf
Dimensiones de montaje del husillo de bolas y la tuerca | ||||||||
d | I | D | A | B | L | W | H | X |
4 | 1 | 10 | 20 | 3 | 12 | 15 | 14 | 2.9 |
6 | 1 | 12 | 24 | 3.5 | 15 | 18 | 16 | 3.4 |
8 | 1 | 14 | 27 | 4 | 16 | 21 | 18 | 3.4 |
2 | 14 | 27 | 4 | 16 | 21 | 18 | 3.4 | |
2.5 | 16 | 29 | 4 | 26 | 23 | 20 | 3.4 | |
12 | 4 | 24 | 40 | 10 | 40 | 32 | 30 | 4.5 |
16 | 5 | 28 | 48 | 10 | 50 | 38 | 40 | 5.5 |
10 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | |
20 | 4 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 |
5 | 36 | 58 | 10 | 51 | 47 | 44 | 6.6 | |
Modelo | Paso ángel (°) | Longitud del motor L2(mm) | Tasa de voltaje (V) | Tarifa actual (A) | Resistencia de fase (Ω) | Inductancia de fase (mH) | Tenencia Esfuerzo de torsión (g.cm) | Dirigir Cable (No.) | Inercia del rotor (gC㎡) | Fijador Esfuerzo de torsión (g.㎝) | Peso del motor (㎏) |
42HB34F04SG | 1.8 | 34 | 13.2 | 0.4 | 33 | 45 | 2.4 | 4 | 34 | 120 | 0.2 |
42HB34F08SG | 1.8 | 34 | 4.96 | 0.8 | 6.2 | 10 | 2.4 | 4 | 34 | 120 | 0.2 |
42HB34F105SG | 1.8 | 34 | 2.7 | 1.5 | 1.8 | 2.4 | 2.4 | 4 | 34 | 120 | 0.26 |
42HB40F04SG | 1.8 | 40 | 12 | 0.4 | 30 | 45 | 3.8 | 4 | 54 | 150 | 0.26 |
42HB40F08SG | 1.8 | 40 | 8.8 | 0.8 | 11 | 26 | 4.0 | 4 | 54 | 150 | 0.26 |
42HB40F105SG | 1.8 | 40 | 3.15 | 1.5 | 2.1 | 4.0 | 3.5 | 4 | 54 | 150 | 0.36 |
42HB48F08SG | 1.8 | 48 | 7.2 | 0.8 | 9 | 15 | 4.5 | 4 | 68 | 200 | 0.36 |
42HB48F107SG | 1.8 | 48 | 3.4 | 1.7 | 2.0 | 3.0 | 4.5 | 4 | 68 | 200 | 0.36 |
42HB62F105SG | 1.8 | 62 | 4 | 1.5 | 2.7 | 6.0 | 6.5 | 4 | 102 | 280 | 0.5 |
42HB62F2SG | 1.8 | 62 | 3.2 | 2.0 | 1.6 | 3.0 | 8 | 4 | 102 | 280 | 0.5 |
aplicaciones
Preguntas más frecuentes
El motor paso a paso es un dispositivo electromagnético que convierte pulsos digitales en rotación mecánica del eje.Las ventajas de los motores paso a paso son su bajo costo, alta confiabilidad, alto par a bajas velocidades y una construcción simple y resistente que funciona en casi cualquier entorno.
Los motores paso a paso se llaman así porque cada pulso de electricidad hace girar el motor un paso.Los motores paso a paso están controlados por un controlador, que envía los pulsos al motor y hace que gire.
El ángulo de paso se define como el ángulo a través del cual gira el eje del motor paso a paso para cada pulso de comando.
Si se aplica una fuerza externa a un motor paso a paso cuando está detenido pero energizado, la fuerza de atracción generada entre el rotor y el estator trabaja para mantener la posición de parada del motor.Este par de resistir la fuerza externa se llama par de retención.
