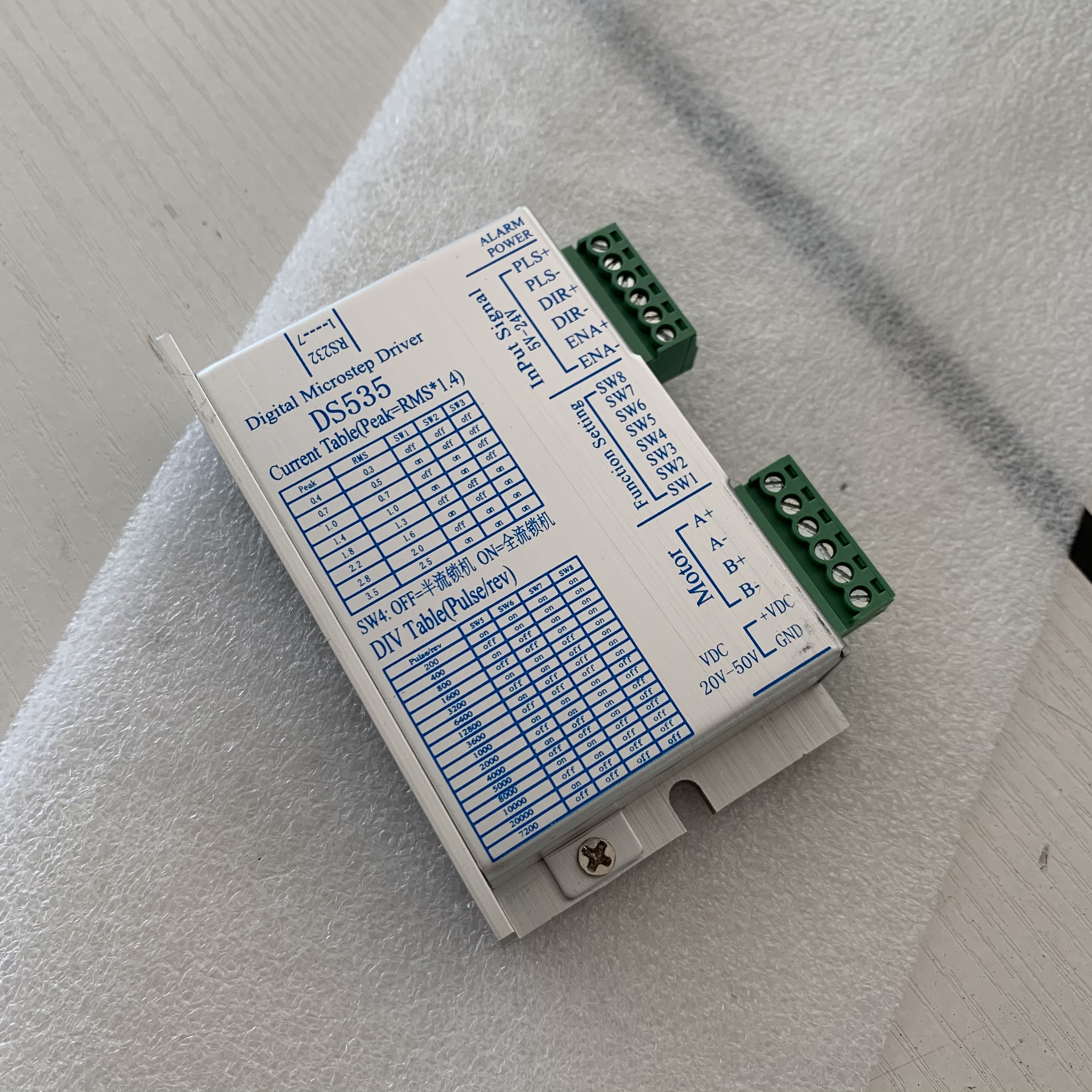

Holry Stepper Mortor Driver Funcionamiento suave Vibración y ruido mínimos DS535 Dispositivos médicos digitales de dos fases

DS535 es un nuevo servoaccionamiento de paso híbrido digital con función de depuración de puerto serie lanzado por GET Technology Co., Ltd. Adopta la última tecnología de control DSP de 32 bits e integra las especificaciones del protocolo estándar MODBUS-RTU.

Industria de aplicación: máquina de marcado láser, equipo de procesamiento de mazos de cables, máquina de soldadura automática, máquina dispensadora, equipo de publicidad y dispositivos médicos.

  • DS535

  • HOLRY

Color:
tamaño:
Estado de Disponibilidad:
Cantidad:

Descripción del Producto

一、Perfil del producto

1. resumen

DS535 es un nuevo servoaccionamiento de paso híbrido digital con función de depuración de puerto serie lanzado por GET Technology Co., Ltd. Adopta la última tecnología de control DSP de 32 bits e integra las especificaciones del protocolo estándar MODBUS-RTU.Los usuarios pueden configurar múltiples parámetros como 200-40000 a través del software de depuración de la computadora superior, lo que enriquece enormemente las funciones prácticas del producto y puede satisfacer las necesidades de la aplicación en la mayoría de las ocasiones.

El controlador DS535 adopta el principio de control del servo e integra la tecnología de control vectorial, la tecnología diferencial incorporada y la tecnología de filtrado adaptativo, lo que optimiza en gran medida el rendimiento del motor paso a paso, con un funcionamiento estable y de baja, alta velocidad y poco ruido. Preciso y La tecnología de control de vector de corriente de cadena pura suave reduce efectivamente el calentamiento del motor.

La tensión de accionamiento del variador DS535 oscila entre 20 y 50 V CC y se adapta a un motor paso a paso híbrido bifásico con una corriente máxima inferior a 3,5 A y con un diámetro externo de 28 a 42 mm.

2. característica


● con función de depuración de puerto serie     ● tiene una nueva tecnología DSP de 32 bits

● pequeño para una fácil instalación

● puede conducir motores paso a paso de dos fases de 4, 6 y 8 líneas

● entrada de señal diferencial de aislamiento de luz

● microscopía integrada

● rango de conjunto de subdivisión de 200-40,000

● frecuencia de respuesta de pulso de hasta 200 KHz (más alta ajustable)

● la corriente se puede configurar arbitrariamente entre 0,1 y 3,5 A para

● control de corriente de precisión  para reducir en gran medida el calentamiento del motor

● baja vibración bajo ruido

● corriente estática reducida automáticamente a la mitad

● tiene funciones de protección como sobrepresión, subpresión y sobrecorriente


3. área de aplicación

Adecuado para una variedad de equipos e instrumentos de automatización pequeños y medianos, tales como: máquina de grabado, máquina de marcado, cortadora, plotter, máquinas herramienta CNC, equipo de ensamblaje automático, etc. El usuario espera poco ruido, efecto de aplicación del dispositivo de alta velocidad es particularmente bueno.

II.Indicadores eléctricos, mecánicos y ambientales

1. Indicadores eléctricos

explicar

DS535

valor mínimo

valor representativo

valor de cresta

unidad

producción

0.4

-

3.5

A

Ingrese el voltaje de alimentación

20

36

50

VCC

Controla la corriente de entrada de la señal

7

10

16

mamá

Frecuencia de pulso de paso

0

-

200

KHz

resistencia de aislamiento

50



2. Usar el entorno y los parámetros.

método de enfriamiento

Refrigeración natural, disipación de calor del ventilador.

entorno de servicio

ocasión

No se puede colocar junto a otros equipos de calefacción, para evitar el polvo, la niebla de aceite, el gas corrosivo, la humedad es demasiado grande y los lugares con fuertes vibraciones, prohíben el gas combustible y el polvo conductor.

temperatura

0——50℃

humedad

40—90% HR

vibrar

10~55 Hz/0,15 mm

Guardar la temperatura

-20 ℃ ~ 65 ℃

3. Diagrama de instalación mecánica

Figura 1 Diagrama de dimensiones de instalación (unidad: mm)

Se recomienda utilizar la instalación lateral, mejor efecto de disipación de calor, cuando el diseño y el tamaño de la instalación, preste atención al tamaño del terminal y al cableado.

4. Fortalecer la disipación de calor.

1)La temperatura de funcionamiento confiable del variador generalmente está dentro de los 50 ℃ y el motor está dentro de los 80 ℃;

2)Se recomienda elegir el modo automático de flujo medio, es decir, cuando el motor se detiene, la corriente se reduce automáticamente a la mitad, para reducir el calor del motor y del variador;

3)Al instalar la unidad, use la instalación lateral y forme una fuerte convección de aire en la parte inferior de la unidad;si es necesario, instale el ventilador cerca del variador para formar convección de aire, disipación de calor del variador auxiliar y asegúrese de que el variador funcione dentro de un rango de temperatura de funcionamiento confiable.
